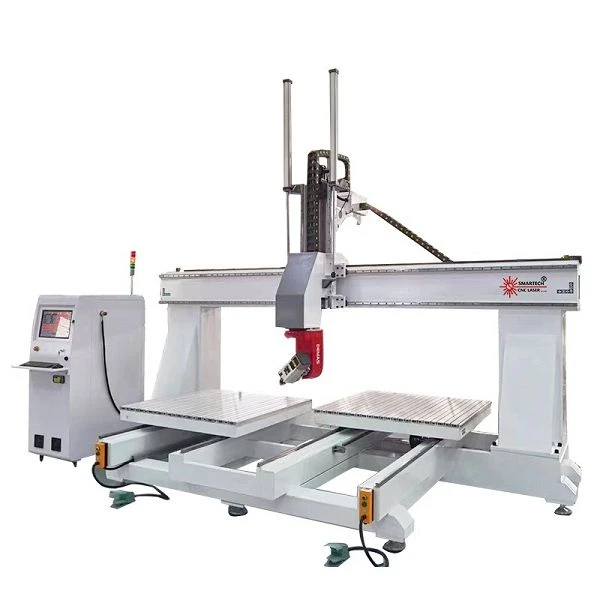

Routeur CNC à 5 axes 1212



#Working Zone: 1200x1200 * 800 mm * 2 tables

Broche #hqd

#Taiwan Delta Onverter

#Demas têtes d'axe à 5 axes

#Taiwan TBI Ball Vis, Taiwan Hiwin Linear Square Rails

Contrôleur #Syntec

# Tableau T-Slot

#Servo Motor Driver

Système de librification pour la maintenance des machines

#Leakage Protector (Protéger les opérateurs de sécurité)

#Famous Schneider Pièces électriques

#BIG Control Box

#Tools et boîte à outils

# Capteur de sécurité automatique

#Leakage protecteur pour protéger la sécurité des opérateurs

#Full TOWLINES fermées

# Voltage: 380V 3 phase



5- Axe CNC Router 1212 - Aperçu complet

A 5- Axe CNC Router 1212est un système d'usinage haut de gamme avec unZone de travail de 1200 mm x 1200 mm (4'x4 ')etCinq axes de mouvement(X, y, z et deux axes de rotation). Cette machine permetsculpture 3D complexe, sous-cutations et usinage multi-facessans repositionner la pièce, ce qui le rend idéal pourApplications aérospatiales, automobiles, médicales et artistiques.



🔹 Fonctionnalités clés

1. 5- mouvement de l'axe



Axes linéaires (x / y / z):Couper standard le long de trois avions.

Axes de rotation (A / B ou A / C):

Axe a:Incline la broche ou la pièce (généralement ± 120 degrés).

Axe b / c:Tourne la pièce (360 degrés continu).

Usinage d'axe simultanément 5-Pour les géométries complexes (par exemple, les lames de turbine, les moules, les sculptures).



2. Composants de haute précision



Guides linéaires et vis à billes(± 0. 02mm Précision).

Cadre en fonte / acier robustepour un fonctionnement sans vibration.



3. Options de broche



Broche à grande vitesse (24, 000 - 40, 000 rpm):Pour des détails fins dans le bois, les plastiques et les métaux doux.

Broche à torque élevé (5kw - 15 kW):Pour l'usinage en aluminium, en laiton et en composites.



4. Compatibilité des matériaux



Métaux:Aluminium, laiton, cuivre, acier doux (avec liquide de refroidissement).

Plastiques:Acrylique, PVC, polycarbonate.

Bois et composites:Bois dur, MDF, fibre de carbone.



5. CNC Control & Software



Contrôleurs:Siemens 840d, Heidenhain, syntec.

Logiciel:Fusion 360, Mastercam, Powermill, Hypermill.

6. Options de travail



Table à vide:Pour les matériaux plats.

Discussions rotatives:Tadavé pour des pièces cylindriques ou irrégulières.

Gabarits personnalisés:Pour les pièces spécialisées (par exemple, les implants médicaux).

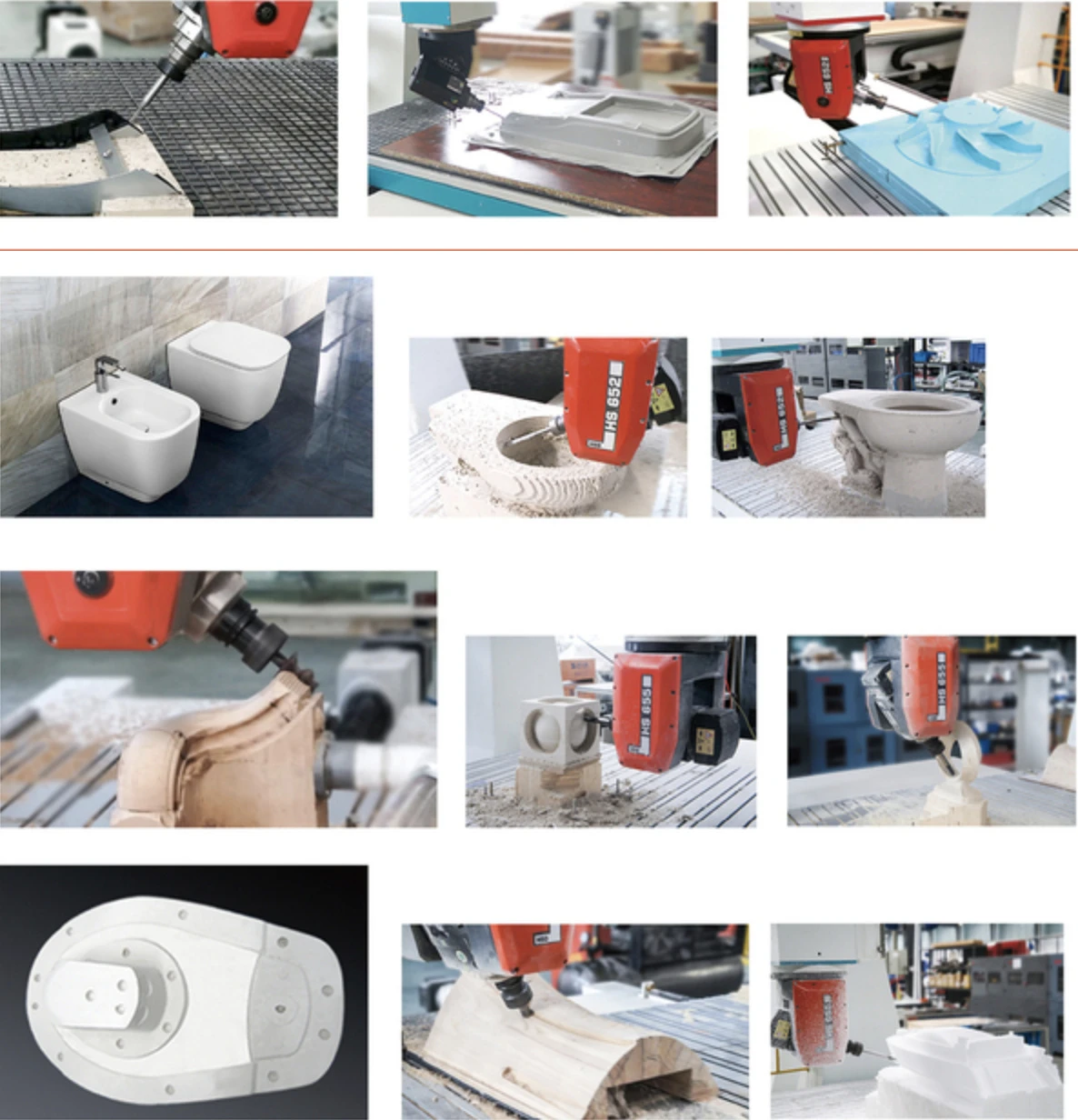

� � � Applications

✔ Aérospatial:Pares de turbine, composants du moteur.

✔ Automobile:Prototypes, moules, pièces structurelles légères.

✔ Médical:Implants orthopédiques, outils chirurgicaux.

✔ Art et sculpture:Sculptures 3D complexes, statues.

✔ Faire de la moisissure:Moules d'injection complexes, meurt de presse.





PARAMÈTRE	Un axe	Axe C
Réducteur	CRV27C	CRV27C
Rapport de réduction	1:190	1:190
couple continu	470 nm	470 nm
Couple maximal	680 nm	680 nm
Angle de rotation maximale	±110	±110
Précision de positionnement de l'axe	1 art	1 art
Réducteur	Qinchuan	Modèle: 27c
	Un axe	Axe C
Servomoteur	Servo	Servo
Servomoteur	400W/750W	750W
Encodeur servomoteur	valeur absolue	valeur absolue
Réducteur	harmonique	VR
Couple continu maximum	167	215
couple de pointe	568	680
Rapport de réduction	1:131	1 :131. 147586
Angle de rotation maximum de l'arbre	+- 110	+-360
Précision de positionnement de l'axe	1 minutes d'arc	1 minutes d'arc
Poids		40 kg

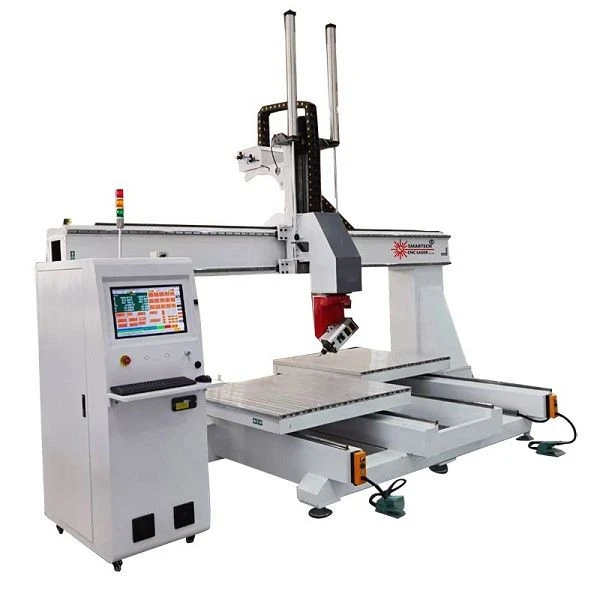

DESCRIPTION DU PRODUIT: Machine de gravure du travail du bois à 5 axes

1. Système de contrôle de PLC de fonctionnement facile, performances stables, fonction puissante, fonctionnement facile

2.

3. Lit de tour en acier coulé entier bien conçu, bien soudé, pas de distorsion pour toute la structure.

4. Adopter le système de rail de guide carré linéaire de Taiwan Hiwin, fonctionnant régulièrement, haute précision, longue durée de vie.

5. Structure de table mobile, travaillant plus régulièrement que celle avec des portières en mouvement, en particulier lors de la gravure de la plaque agitée

6. Contrôle diversifié.

Traitement la qualité / l'efficacité

7.8 PCS Automatiques Changeur

8. Un centre d'usinage à cinq axes d'entrée de gamme avec un contrôleur de classe supérieur mondial conçu pour les plus exigeants

Exigences de traitement, précision maximale et tout - Excellence ronde.

9.Features Composants de première classe mondiale

10. MACHINE CENTRE avec 5 axes interpolés synchronisés; rotation du point de centre d'outils en temps réel (RTCP),

Bien adapté au traitement de la courbe 3D.

11.Twin Table Design Double l'efficacité productive en permettant aux opérations de déchargement de chargement sur une seule station

sans interrompre le cycle de travail.
